Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen
utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari
perusahaan Atmel.
Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang
menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa
menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer
ataupun perangkat lain.
Sensor suhu LM35 adalah
komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi
besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam
penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh
National Semiconductor. LM35 memiliki keakuratan tinggi dan kemudahan
perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai
keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan
mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan
penyetelan lanjutan.
LCD 16×2 (Liquid
Crystal Display) merupakan modul penampil data yang mepergunakan kristal
cair sebagai bahan untuk penampil data yang berupa tulisan maupun gambar.
Pengaplikasian pada kehidupan sehari – hari yang mudah dijumpai antara lain
pada kalkulator, gamebot, televisi, atau pun layar komputer.

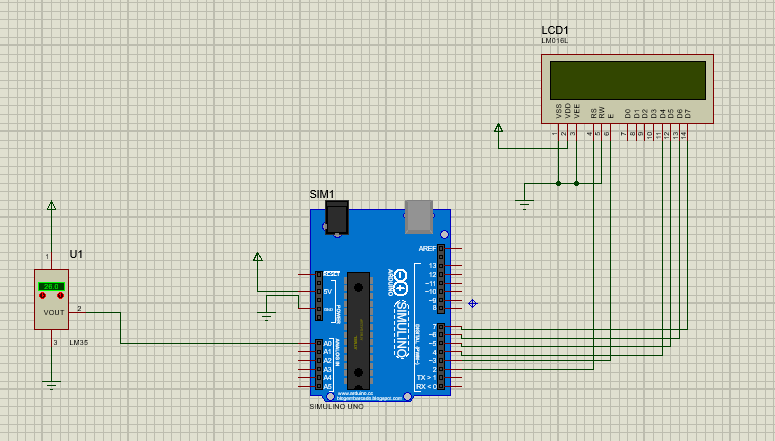

#include <LiquidCrystal.h>
#define LM35 A0
LiquidCrystal lcd(2,3,4,5,6,7);
int nilaiSuhu;
void setup() {
pinMode(A0, INPUT);
lcd.begin(16,2);
}
void loop()
{
nilaiSuhu=((5*analogRead(LM35)*100.00)/1024);
lcd.clear();
lcd.setCursor(0,0);
lcd.print("LM35 Sensor Suhu");
lcd.setCursor(0,1);
lcd.print(nilaiSuhu);
delay(100);
}
Percobaan 2
1. Apa yang terjadi jika kaki lm35 terbalik dihubungkan antara vcc dan ground?
Jawab : Maka suhu yang terbaca menjadi error. Ketika dibalika antara vcc dan ground. Pada lcd akan menampilkan nilai suhu 499 pada saat suhu bernilai positif. Pada saat suhu diturunkan ke negative, nilai suhu pada lcd turun, tetapi tetap berada pada nilai 400. Kesimpulannya adalah jika dibalikan maka nilai yang terukur tidak sesuai (error).
2. Bagaimana jika output lm35 dihubungkan di pin 1 arduino?
Jawab : pin 1 arduino merupakan pin I/O
digital, sedangkan output dari lm35 adalah berupa sinyal analog. Maka, apabila
kita hubungkan output dari lm35 ke pin 1, output dari lm35 tidak akan terbaca
oleh arduino, dan nilainya tidak akan tampil ke lcd.
